Сумматор ALCAD MM-407
ALCAD MM-407 Мачтовый диплексор МВ-ДМВ 4 входа
Модулятор ALCAD MM-407 представляет собой мультиплексор, предназначенный для объединения сигналов с нескольких антенн в один коаксиальный кабель. Он устанавливается на мачте рядом с антенной и обеспечивает эффективное смешивание сигналов из различных диапазонов: FM, VHF и UHF.
Основные характеристики:
-
Диапазоны частот:
- BI/FM: 40–108 МГц
- BIII (VHF): 160–260 МГц
- UHF1 и UHF2: 470–862 МГц
-
Потери на вставке:
- FM: 0,9 дБ ±0,4
- VHF: 0,9 дБ ±0,4
- UHF1: 4,7 дБ ±0,8
- UHF2: 4,7 дБ ±0,8
-
Изоляция между входами: ≥20 дБ
-
Отношение подавления между входами: ≥30 дБ
-
Коэффициент отражения: ≥10 дБ
-
Пропускание постоянного тока: до 60 мА (через вход UHF2 для питания предусилителей)
-
Рабочая температура: от -10 °C до +55 °C
-
Степень защиты от влаги: IP53

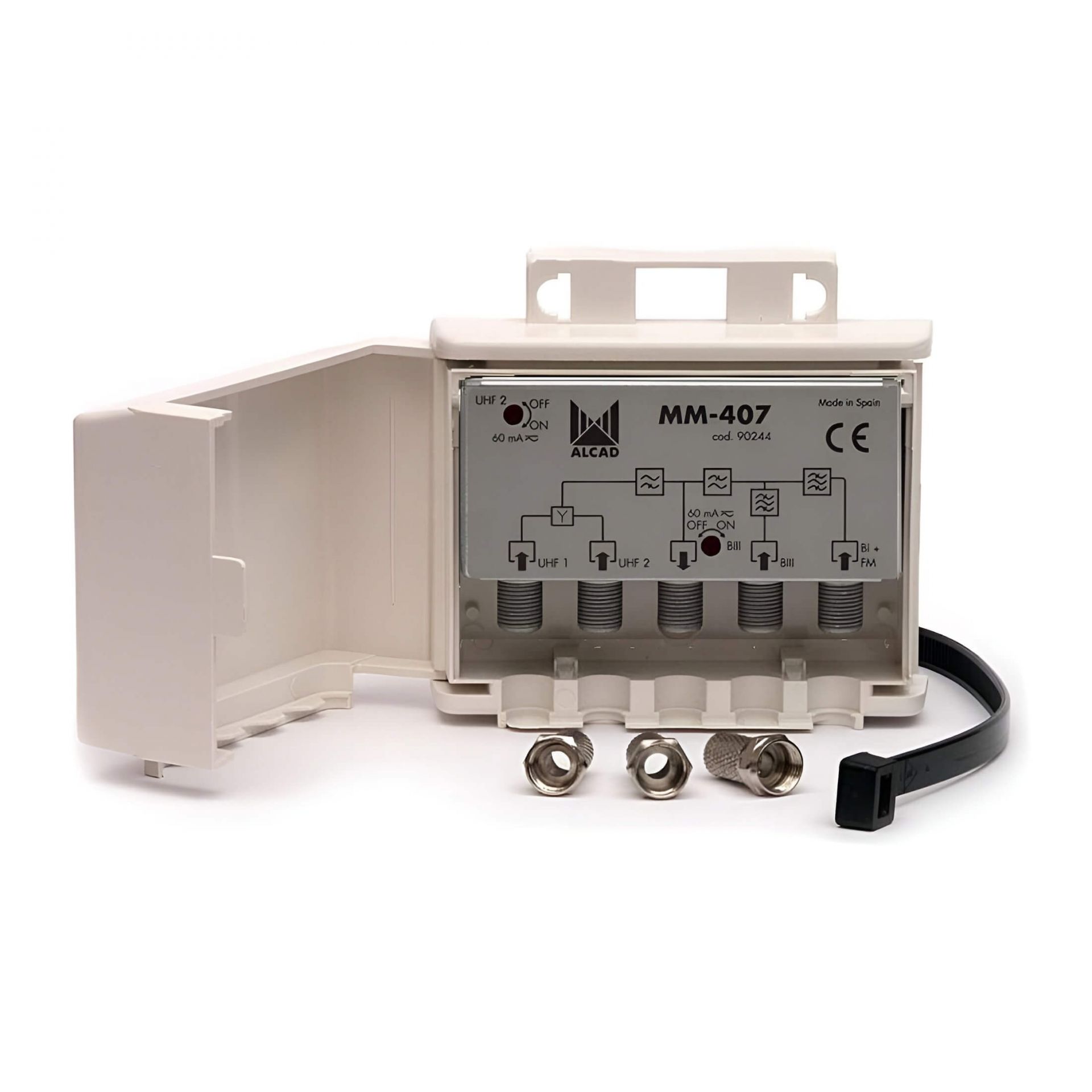

Особенности конструкции:
- Корпус: Изготовлен из экранированного цамакового сплава, защищенного ABS-пластиковой оболочкой, что обеспечивает надежную работу устройства на открытых пространствах.
- Крепление: Фиксация на мачте осуществляется с помощью полиамидного хомута.
- Соединения: Оснащен пятью разъемами типа F для надежного подключения.
Применение:

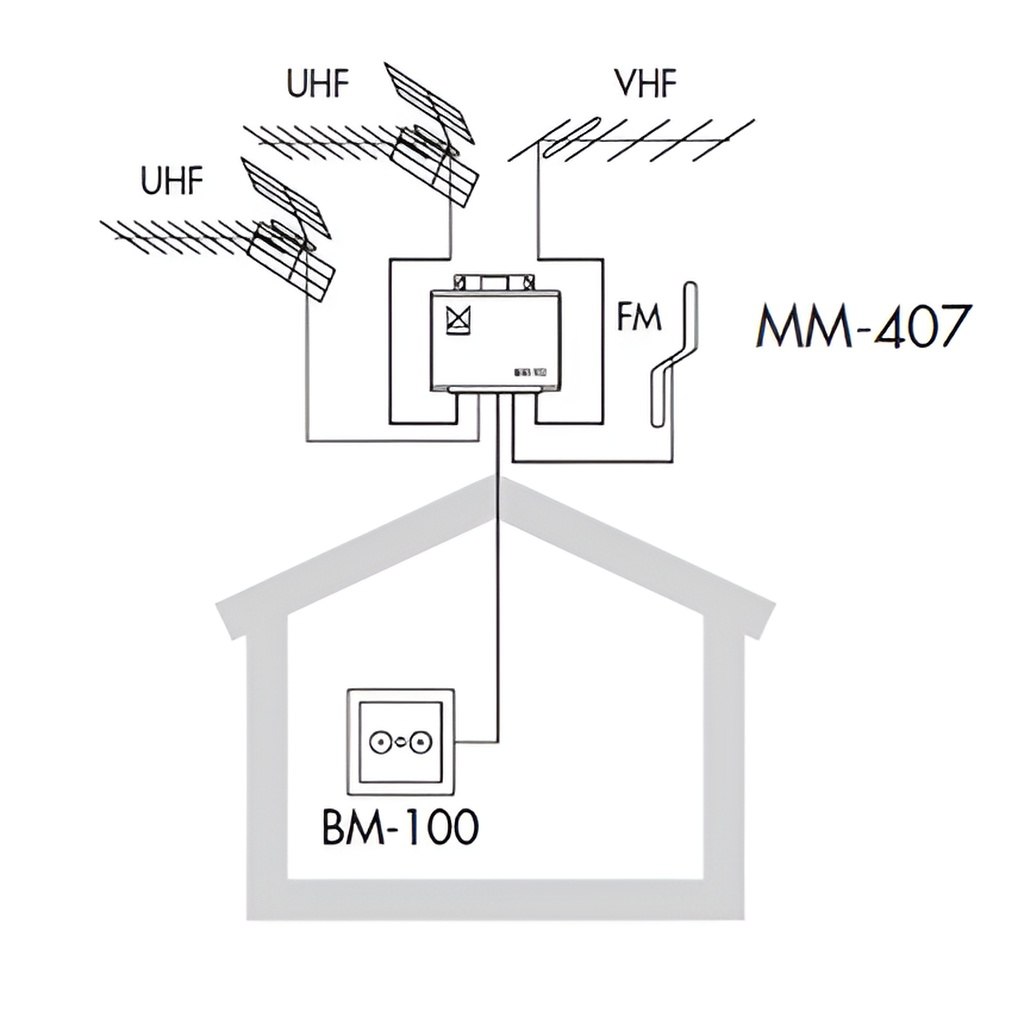

ALCAD MM-407 идеально подходит для индивидуальных систем цифрового и аналогового эфирного телевидения. В установках с достаточным уровнем приема (60–75 дБµV) сигналы с различных антенн могут быть объединены и распределены по зданию с помощью одного коаксиального кабеля.
Примечание: Устройство снято с производства.
Технические характеристики ALCAD MM-407
| Характеристика | Описание |
|---|---|
| Количество входов / выходов | 4 / 1 |
| Диапазоны частот | 40-180/160-260/470-862 мГц |
| Каналы OIRT | 1-5/6-12/21-69 |
| Потери на проход | МВ/ДМВ - 0,9/4,7 дБ |
| Развязка между входами | Более - 30 дБ |
| Возвратные потери | Не более -10 дБ |
| Проходной ток | В3/ДМВ - 60 / 60 мА |
