Спутниковые конвертеры
Это прибор необходимый для преобразования частот электромагнитных волн С или Ku-диапазона в L-диапазон. Несёт в себе 2 основных элемента:
гетеродин - понижающий конвертер, который вырабатывает синусоидальные сигналы;
предусилитель сигнала LNA, который принимается со спутника.
Основное назначение конвертера спутникового сигнала - осуществлять передачу потребителю с минимальными потерями.

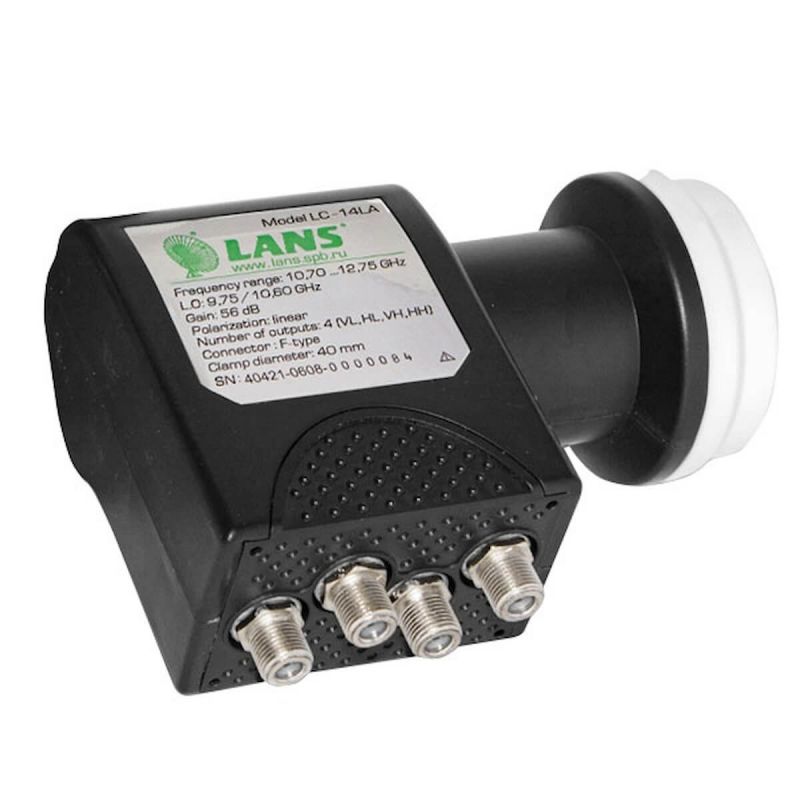

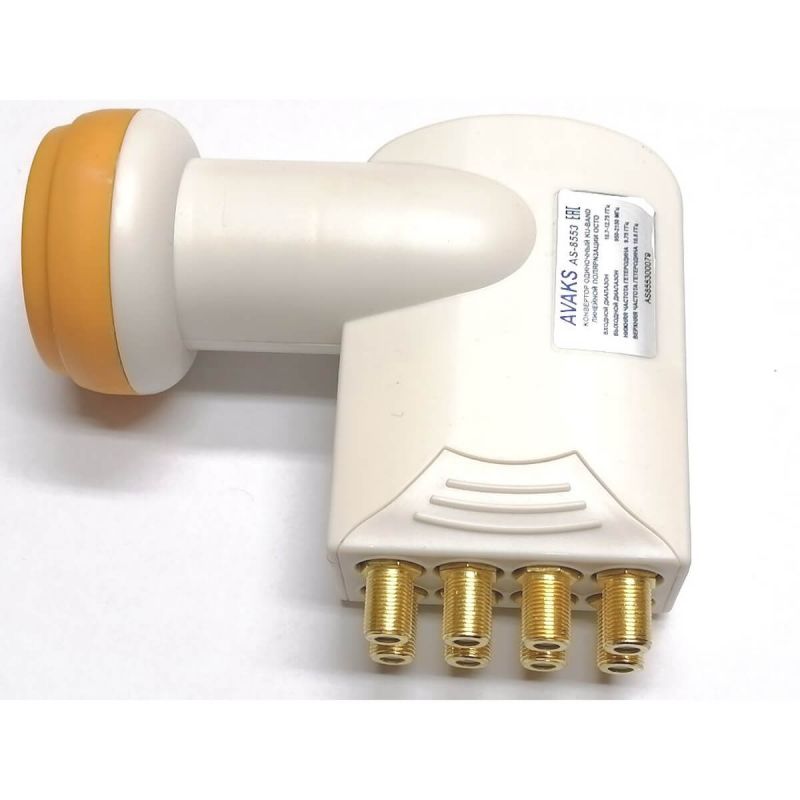

Устройство конвертера спутникового
- Современные приборы имеют герметичный корпус и представляют собой моноблок. В разобранном виде он состоит из следующих электронных компонентов:
- Устройство конвертерастабилизатор напряжения;
- 2 транзистора, позволяющие усилить сигнал;
- микросхема, состоящая из гетеродинов, усилителя и деталей переключения между режимами конвертера;
- проводниковые линии связи;
- некоторые другие элементы.

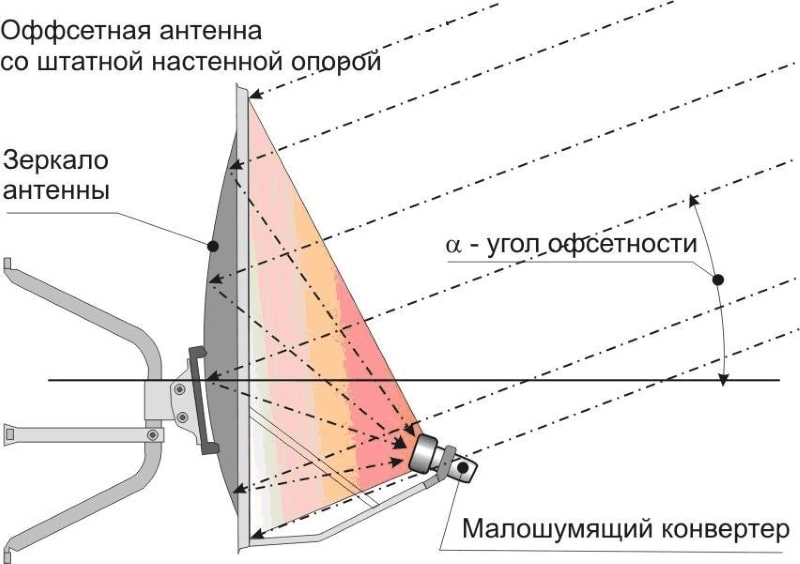

- Установка конвертера производится на выносном кронштейне непосредственно в центре спутниковой антенны.
Принцип функционирования конвертера спутникового
При передаче сигнала от спутника электромагнитные волны претерпевают довольно сильное затухание. В данном устройстве осуществляется их усиление, а также преобразование частоты. Каждому диапазону соответствует гетеродин со своей определённой частотой волны. Ku-диапазон поделен на 3 поддиапазона, поскольку его ширина не даёт возможности преобразовать его в область промежуточных частот единовременно. Однако существуют универсальные устройства, которые обладают двумя гетеродинами и могут принимать весь Ku-диапазон. Особое распространение получил конвертер спутниковый круговой, который обладает одним понижающим конвертером. Они применяются для приёма и передачи сигналов от таких операторов, как Триколор ТВ и НТВ+.
Критерии выбора конвертера спутникового конвертора
Конвертер спутниковый купить сегодня достаточно просто. Они представлены в различных вариантах и ценовых категориях. Для правильного выбора конвертера следует обращать внимание на следующие его характеристики.
- Частотный диапазон: Ku или С.
- Поляризация: линейная или круговая.
- Коэффициент усиления. Более высокие его значения говорят о том, что сигнал будет сильнее усиливаться. Однако, чем больше усиление, тем больше и уровень шума.
- Шумовой коэффициент конветера. Является одним из важнейших показателей, поскольку конвертер способен вносить свой собственный шум при усилении сигнала. Коэффициент шума отображает, как сильно ухудшиться отношение чистого сигнала к шуму при усилении частоты. Хорошими показателями шумового коэффициента являются его минимальные значения.
- Герметичность устройства. При недостаточном уровне герметичности внутри прибора может образовываться конденсат, который будет приводить к ухудшению рабочих параметров. Существуют устройства в запаянном корпусе (подходят для работы в условиях высокой влажности и экстремальных температурах) и в кожухе из металла и пластмассы. В последнем случае конденсат будет выпадать между двумя оболочками.
